一、顯示屏的安裝位置和數

    1、除特殊情況外，宜使場館內正式固定座位的觀眾95%以上滿足最大視距要求。

    2、比賽現場的運動員、教練員和裁判員(跳水比賽中現場打分裁判員除外)都能夠方便地清楚地看見屏幕顯示的內容。

    二、可靠性

    體育場館顯示屏的可靠性應符合SJ/T11141-2003中5.10的要求。

    三、安全

    1、體育場館顯示屏的安全要求應符合SJ/T11141-2003中5.4的要求。

    2、體育場館中的顯示屏應單獨供電，應符合SJ/T11141-2003中5.8的要求。體育場館顯示屏電纜線路施工驗收需符合GB50168,GB50171的要求。工程質量應符合GB50303的要求。

    3、體育場館顯示屏中含有聚合物材料的器件(包括:LED模組外殼、LED模組填充膠,PCB板、

    電源線護套等)需為阻燃材料。

    4、體育場館顯示屏應有煙感、防雷、火災自動報警和自動關屏功能，配電柜應具有過載保護功能、漏電保護功能和分步上電功能。

    四、最大視距和字符高度

    1、最大視距與字符高度的計算公式(見公式(1)>為:

    H=k?d

    公式中:

    H最大視距，單位為m;

    k—視距系數，一般取345;

    d—字符高度，單位為me

LED顯示屏亮度

    2、建筑結構獨立的游泳館和跳水館顯示屏每個字符至少高于0.2m，建筑結構一體的游泳跳水館顯示屏每個字符至少高于0.28m。

    五、光學性能

    1、視角

    體育場館顯示屏的水平視角不小于1500，垂直上視角不小于100，下視角不小于200,

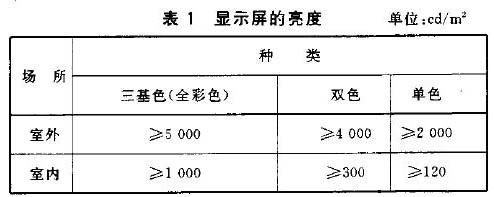

    2、亮度應符合表1的規定并可以調節。

    表1顯示屏的亮度單位:cd/m’

    3、對比度

    在背景照度小于20lx時，顯示屏的對比度應能達到100e1.

    4、白場色品坐標

    白場色品坐標根據使用環境在色溫5000K-9500K之內可調，按CIE1931色度系統，允差為

    △x∣≦0.030,∣△y∣≦0.030。

    5、亮度均勻性

    體育場館顯示屏的不均勻性應小于10%。

    六、顯示控制

    1、可以實時顯示比賽的滾動計時。

    2、可以滾動顯示比賽成績。

    3、可以翻頁顯示比賽成績。

    4、顯示的文字內容可以自動、手動切換。

    5、對于有圖文和視頻顯示功能的顯示屏，文字與圖片、動畫、現場直播圖像之間應能相互自動、手動切換。

    七、接口

    1、網絡接口

    應具有IEEE802.3以太網絡接口。

    2、數據接口

    應具有包括標準的RS-232串行接口在內的可裝配多種數據接口的能力，要能夠與比賽現場的計

    時記分系統連接，接收數據。

    3、視頻接口

    對于有圖文和視頻顯示功能的顯示屏應具有視頻接口，可接收多種制式的視頻信號

    八、電性能

    1、換幀頻率

    LED視頻顯示屏的換幀頻率應不小于60幀/S。

    2、刷新頻率

    體育場館用圖文顯示屏的刷新頻率應不小于60Hz;全彩色視頻顯示屏刷新頻率應不小于240Hz,

    3、像素失控率

    體育館顯示屏的失控率應不大于萬分之三，體育場顯示屏的失控率應不大于千分之二，且為離散分布。

    4、灰度等級

    用于顯示視頻畫面的顯示屏，每種基色應具有256級(8-bit)的灰度處理能力。

    5、視頻顯示解析度

    為保證顯示屏的視頻顯示效果，顯示屏顯示視頻畫面的最小解析度為320(W)X240(H)

    九、平面顯示屏顯示字符

    1、綜合體育館

    a、進行評分項目(體操、武術套路、花樣滑冰等)比賽的綜合體育館用顯示屏至少能夠顯示16點陣漢字12行，行間距不小于字符的1/10，每行至少能夠顯示27個漢字。

    b、以球類項目比賽為主的綜合體育館用顯示屏至少能夠顯示16點陣漢字8行，行間距不小于字符的1/10，每行至少能夠顯示16個漢字。

    2、田徑場

    a、顯示屏至少能夠顯示16點陣漢字13行，行間距不小于字符的1/10，每行至少能夠顯示26個漢字。

    b、每個字符均具有閃爍功能。

    3、游泳館

    a、顯示屏至少能夠顯示16點陣漢字13行，行間距不小于字符的1/10，每行至少能夠顯示25個漢字。

    b、每個字符均具有閃爍功能

    4、跳水館

    顯示屏至少能夠顯示16點陣漢字12行，行間距不小于字符的1/10，每行至少能夠顯示13個漢字。

    5、其他場館

    可參考上述要求執行。

    6、其他安裝結構的顯示屏的顯示字符可根據其使用功能和實際使用情況由供需雙方按合同約定。

    十、外觀與結構

    1、體育場館顯示屏外觀應符合SJ/T11141-2003中5.3.2的要求。

    2、體育場館顯示屏外殼防護等級應符合SJ/T11141-2003中5.3.3的要求。

    3、體育場館顯示屏的像素中心距相對偏差應符合SJ/T11141-2003中5.3.4的要求。

    4、體育場館顯示屏的平整度應符合SJ/T11141-2003中5.3.5的要求。

    十一、防腐蝕

    處于損腐環境中的體育場館用顯示屏應采取防腐蝕措施。

    十二、電磁兼容

    在具有多種電子設備的體育場館，電磁兼容性是影響設備能否正常工作的重要參數。顯示屏的電磁發射應滿足EN55103-1的要求，抗擾度應滿足EN55103-2的要求。

    十三、環境適應性

    體育場館顯示屏環境適應性應滿足SJ/T11141-2003中5.9的規定。
