電纜線和電源線的區別
發布日期:2018-12-21
點擊次數:1664

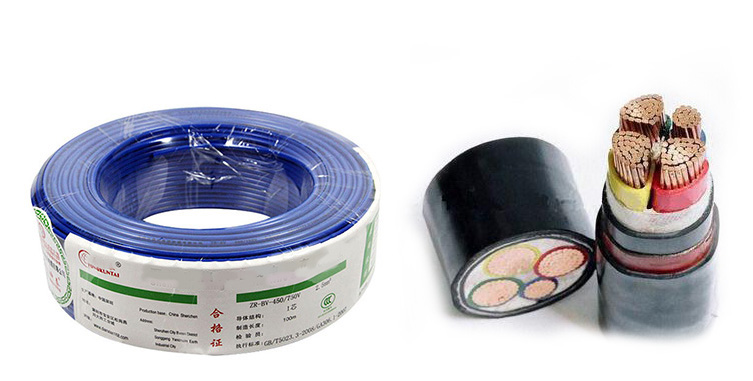

電源線是由一根或幾根柔軟的導線組成，外面包以輕軟的護層；電纜線是由一根或幾根絕緣包導線組成，外面再包以金屬或橡皮制的堅韌外層。 電纜與電線一般都由芯線、絕緣包皮和保護外皮三個組成部分組成。
1.材料的區別 ：電線用于承載電流的導電金屬線材。有實心的、絞合的或箔片編織的等各種形式。按絕緣狀況分為裸電線和絕緣電線兩大類。電纜由一根或多根相互絕緣的導電線心置于密封護套中構成的絕緣導線。其外可加保護覆蓋層，電線與電纜的區別在于電線的尺寸一般較小、結構較為簡單。但有時也將電纜歸入廣義的電線之列。
2.用途的區別 ：裸電線不包任何絕緣或保護層的電線。除作為傳輸電能和信息的導線外，還可用于制造電機﹑電器的構件和連接線。一般用銅﹑鋁﹑銅合金﹑鋁合金。此外，還有各種適用于特種要求的絕緣電線，如汽車用低壓電線、汽車用高壓點火線、電機電器引接線、航空導線、補償導線等。電纜用于傳輸、分配電能或傳送電信號。電纜按其用途可分為電力電纜、通信電纜和控制電纜等。
3.結構的區別：電纜一般有2層以上的絕緣，多數是多芯結構，繞在電纜盤上，長度一般大于100米。電線一般是單層絕緣，單芯，100米一卷，無線盤。
常用電纜的特性如下：
CEF——乙丙橡膠絕緣氯丁橡膠護套，船用阻燃電力電纜。
CVV——聚氯乙烯絕緣，聚氯乙烯護套船用阻燃電力電纜。
氧艙電線常采用BV，BX，RV，RVV系列電線，其中： BV——銅芯聚氯乙烯絕緣電線，長期允許溫度65℃，最低溫度-15℃，工作電壓交流500V，直流1000V，固定敷設于室內、外，可明敷也可暗敷。 BX——銅芯橡皮絕緣線，最高使用溫度65℃，敷于室內。
RV——聚氯乙烯絕緣單芯軟線，最高使用溫度65℃，最低使用溫度-15℃，工作電壓交流250V，直流500V，用作儀器和設備的內部接線。
RVV——銅芯聚氯乙烯絕緣和護套軟電線，允許長期工作溫度105℃，工作電壓交流500V，直流1000V，用于潮濕，機械防護要求高，經常移動和彎曲的場合。 其實，“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線 這樣說比較簡單,容易理解!!
電纜常見型號： VV表示：聚氯乙烯絕緣（第一個V），聚氯乙烯護套（第二個V） YJV22表示：交連聚氯乙烯絕緣（YJ），聚氯乙烯護套（V），鋼帶凱裝（22） 型號加“ZR”或“FR”的為阻燃電纜（電線）。加“L”為鋁線 電線的型號較簡單：
BVV--聚氯乙烯絕緣和護套銅心線，
BV--聚氯乙烯絕緣銅心線，
BVR--聚氯乙烯絕緣銅心軟線，
BX--橡皮絕緣銅心線，
RHF--氯丁橡套銅心軟線。
電纜常見型號：
BV--銅芯聚氯乙烯絕緣電纜（電線）
BVR--銅芯聚氯乙烯絕緣軟電纜（電線）
BVV--銅芯聚氯乙烯絕緣聚氯乙烯護套圓型電纜（電線）
BVVB--銅芯聚氯乙烯絕緣聚氯乙烯護套平型電纜（電線）
BV-105--銅芯耐熱105度聚氯乙烯絕緣電線
BV-ZR 銅芯阻燃型聚氯乙烯絕緣電線
BVR-ZR 銅芯阻燃型聚氯乙烯絕緣軟電線
BVV-ZR 銅芯阻燃型聚氯乙烯絕緣聚氯乙烯護套圓型電纜
BVVB-ZR 銅芯阻燃型聚氯乙烯絕緣聚氯乙烯護套平型電纜
BV-ZR-105 銅芯耐熱105℃阻燃型聚氯乙烯絕緣電線
BVR-ZR-105 銅芯耐熱105℃阻燃型氯乙烯絕緣聚氯乙烯護套圓型軟電纜
BVV-ZR-105 銅芯耐熱105℃阻燃型聚氯乙烯護套圓型電纜
AV-ZR-105 銅芯耐熱105℃阻燃型聚氯乙烯絕緣安裝電線
AVR-ZR-105 銅芯耐熱105℃阻燃型聚氯乙烯絕緣安裝軟電線
AV-ZR 銅芯阻燃型聚氯乙烯絕緣安裝電線 AV-ZR 銅芯阻燃型聚氯乙烯絕緣安裝軟電線
RVB--銅芯聚氯乙烯絕緣平型連接軟電線
RVS--銅芯聚氯乙烯絕緣絞型連接軟電線
RVV--銅芯聚氯乙烯絕緣聚氯乙烯護套平型連接軟電纜（電線）
RV-105--銅芯耐熱105度聚氯乙烯絕緣連接軟電線
SYV：實心聚乙烯絕緣射頻同軸電纜
SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程
SYWV（Y）、SYKV 有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線+物理 發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯）
RVVP屏蔽線：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V 2-24芯 用途：儀器、儀表、對講、監控、控制安裝
RG：物理發泡聚乙烯絕緣接入網電纜 用于同軸光纖混合網（HFC）中傳輸數據模擬信號
KVVP：聚氯乙烯護套編織屏蔽電纜 用途：電器、儀表、配電裝置的信號傳輸、控制、測量
RVV護套線（227IEC52/53）聚氯乙烯絕緣軟電纜 用途：家用電器、小型電動工具、儀表及動力照明
AVVR 聚氯乙烯護套安裝用軟電纜
SBVV HYA 數據通信電纜（室內、外）用于電話通信及無線電設備的連接以及電話配線網的分線盒接線用
RV、RVP 聚氯乙烯絕緣電纜
RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
BV、BVR 聚氯乙烯絕緣電纜用途：適用于電器儀表設備及動力照明固定布線用
RIB 音箱連接線（發燒線）
KVV 聚氯乙烯絕緣控制電纜 用途：電器、儀表、配電裝置信號傳輸、控制、測量
SFTP 雙絞線 傳輸電話、數據及信息網
UL2464 電腦連接線
VGA 顯示器線
SYV 同軸電纜 無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜）
SDFAVP、SDFAVVP、SYFPY 同軸電纜，電梯專用
JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜
